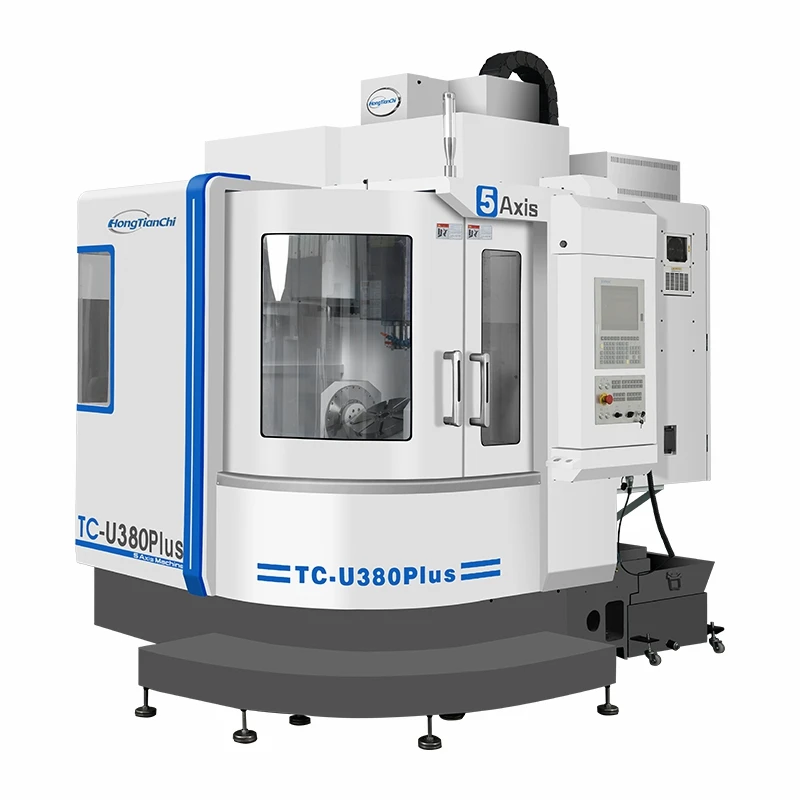

TC-U380Plus täiustatud 5- Axis CNC VMC
Lennundussulgude ja energiaklapi kehade jaoks konstrueeritud TC-U380Plus 5- telje vertikaalne veski ühendab 900n · m a-telje pöördemomendi 15000 p / min lõiketoitega 800 × 600 × 600mm töökuubikuga . selle uuendatud 4012mm ja 45-ga 0 . 005mm korratatavus Inconeli 718 töötlemise jaoks.
Tööstuslikud versiooniuuendused
- 32- positsiooni tööriista vahetaja saavutab 1.8- teise vahetustehingu (7kg tööriista maht)
- 71.6 n · m spindli pöördemoment kiirusel 12000 p / min karastatud terase jaoks
- Ülepaisutatud rulljuhid (45# klassi) tugi 150 kg toorikuid
- 110 kraadi a-telje kallutusvahemik võimaldab sügavat õõnsuse hallituse töötlemist
- Kahekordse voolu jahutamine säilitab 25 kraadi spindli temperatuuri dispersiooni
Jõudlusmõõdikud
Rapid Traverse 30m/min|Laua koormus 120 kg
Kiibi eemaldamine 15m³/h maht|Mahu täpsus 8 μm/m³
U380Plus on 450mm laiendatud Z-telje kliirens ja 60L/min kuni vürtsikate jahutusvedeliku alumiiniumvallu tootmiseks . 4 . 4KW servomotorsi ja 12 "Leinak TouchScreen, see masin silma paistab 24/7 protokolleerivate prototüüpide ja draonide koosseisus.
Tehniline parameeter
|
Ese |
Nimetus |
Ühik |
TC-U380Plus |
|
Töötlemisvahemik |
Spindli nina kuni lauapinna kaugus |
mm |
125-725 |
|
Reis |
X-telje reis |
mm |
670 |
|
Y-telje reis |
mm |
600 |
|
|
Z-telg Tavel |
mm |
600 |
|
|
A-telje kaldenurk |
DEG |
± 110 kraadi |
|
|
C-telje pöörlemine |
DEG |
n × 360 kraad |
|
|
Pöördlaud |
Ajami tüüp |
- |
DDR Direct Drive |
|
Laua läbimõõt |
mm |
Φ320 |
|
|
Max . tooriku läbimõõt |
mm |
Φ500 |
|
|
T-slot |
- |
6/12H7 |
|
|
Keskne augu läbimõõt |
mm |
Φ60 |
|
|
Toornõel |
kg |
Vähem või võrdne 120 |
|
|
A-telje pöördemoment (hinnatud/tipp) |
N· m |
450/900 |
|
|
C-telje pöördemoment (hinnatud/tipp) |
N· m |
250/500 |
|
|
Spindle |
Kitsenev |
- |
BBT40/HSKA63 |
|
Max . kiirus |
pöörete arv |
15000/12000 |
|
|
Ajami tüüp |
- |
Otseliikumi spindl |
|
|
Nimivõimsus |
kw |
11-15 |
|
|
CNC süsteem |
Kontrolleribränd |
- |
SYNTEC 220MA -5/LYNUC -N5E/HNC -848 D |
|
Söödateljed |
X/y/z kuuli kruvi |
mm |
3512/4012/4012 |
|
X/y/z juhttee |
mm |
30#/45#/45# |
|
|
X/y/z kiire liikumine |
mm/min |
30000/30000/30000 |
|
|
A/C kiire liikumine |
pöörete arv |
60/100 |
|
|
/Y/z (pidur) mootori võimsus |
kw |
Syntec: 3,9/3,9/5,9 LYNUC: 2,9/2,9/3,6 HNC: 4,8/4,8/5,9 |
|
|
Raiumiskiirus |
X/y/zaxis kiirus |
mm/min |
10000 |
|
A-telje kiirus |
mm/min |
8000 |
|
|
C-telje kiirus |
mm/min |
10000 |
|
|
Masina täpsus |
X/y/z positsioneerimise täpsus |
mm |
0.008 |
|
X/y/z korratavus |
mm |
0.005 |
|
|
Kliimaseadme positsioneerimise täpsus |
kaaresek |
±12 |
|
|
A/C korratavus |
kaaresek |
±5 |
|
|
Ajakiri |
Võimsus |
T |
24/32 |
|
Tüüp |
- |
Kettatüübi ATC |
|
|
Teine |
Masina mõõtmed (lxwxh) |
mm |
2700x2300x2900 |
|
Masina kaal (ligikaudne .) |
kg |
5200 |
|
|
Kogu energiatarve |
kva |
31 |
|
|
Nõutav õhurõhk |
Mpa |
0.6-0.7 |
|
|
Toiteallikas |
- |
3- faas 380V/50Hz (konfigureeritav) |
